1ホール混合栓の交換
札幌市清田区真栄でLIXILの1ホール混合栓を交換します。
本体取付部が固着しており、難しい作業となりました。
本体の取り外しの参考になると思います。
-

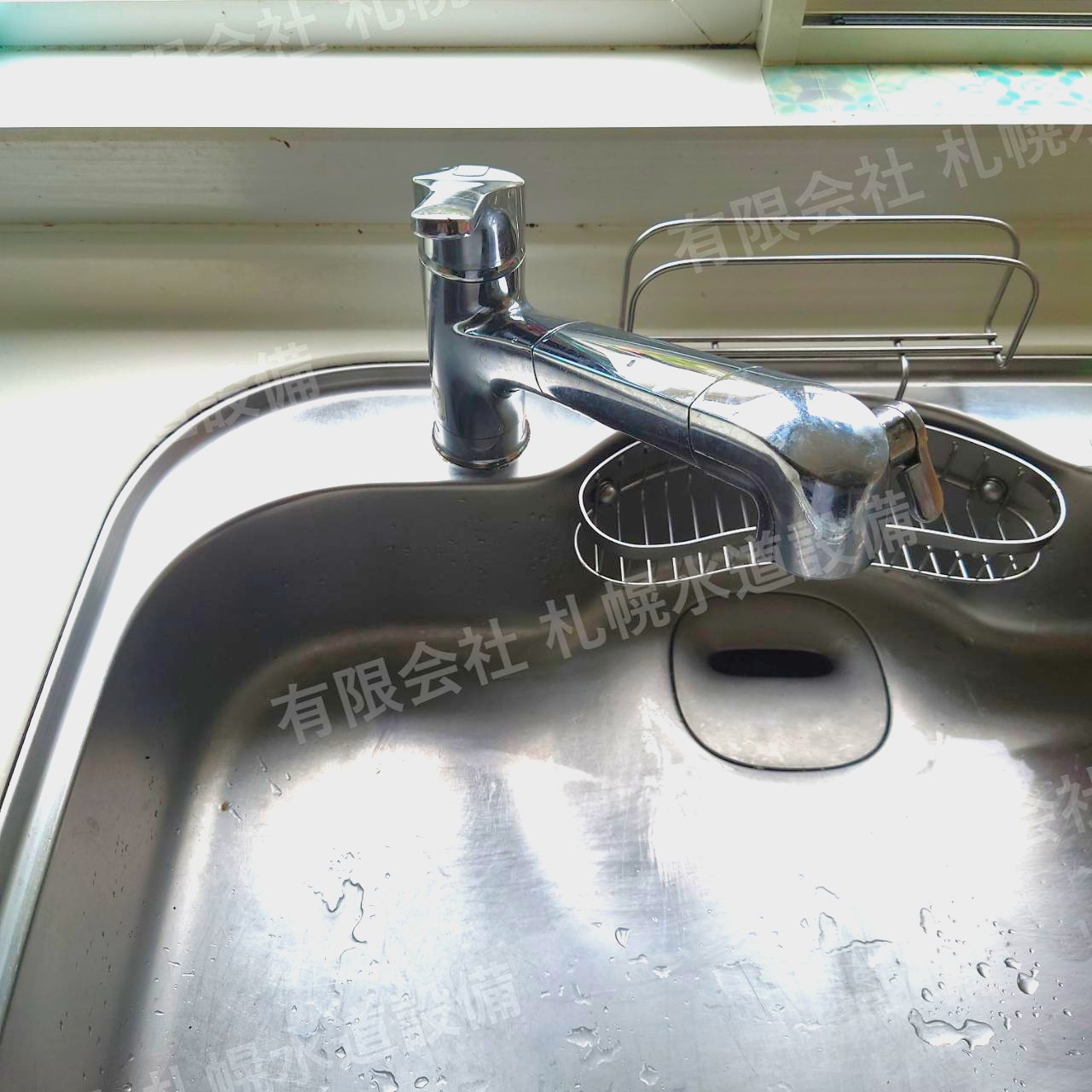

施工前
ハンドルのがたつきと下部のシャワーホース部から水漏れしているため交換となりました。
-
工事中

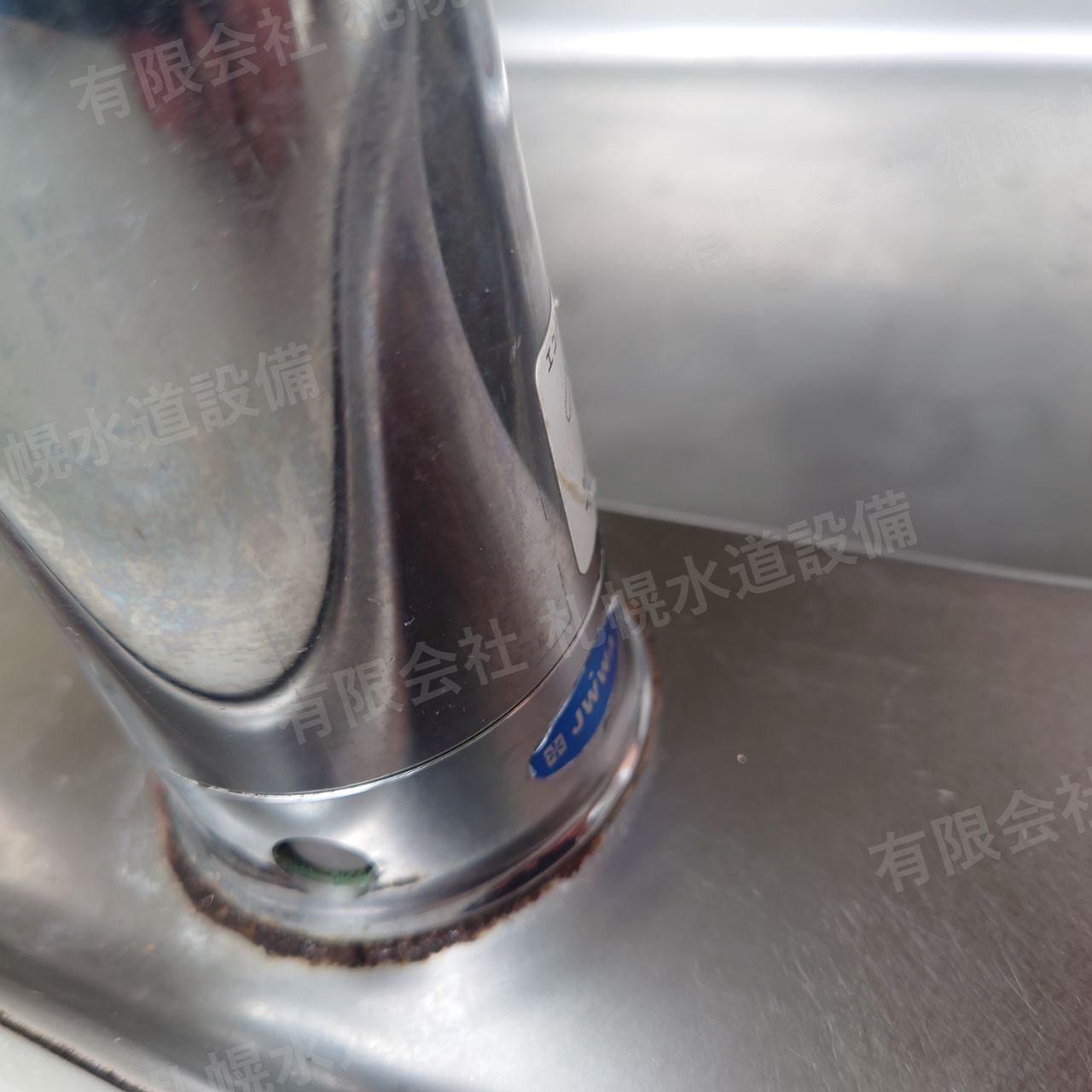

本体裏側の下に丸い穴がありますが、ここが回転して前側に動くのですが固まっていて動きません。本来は回転させて前に回すと本体取り外しのネジが現れます。
-
工事中

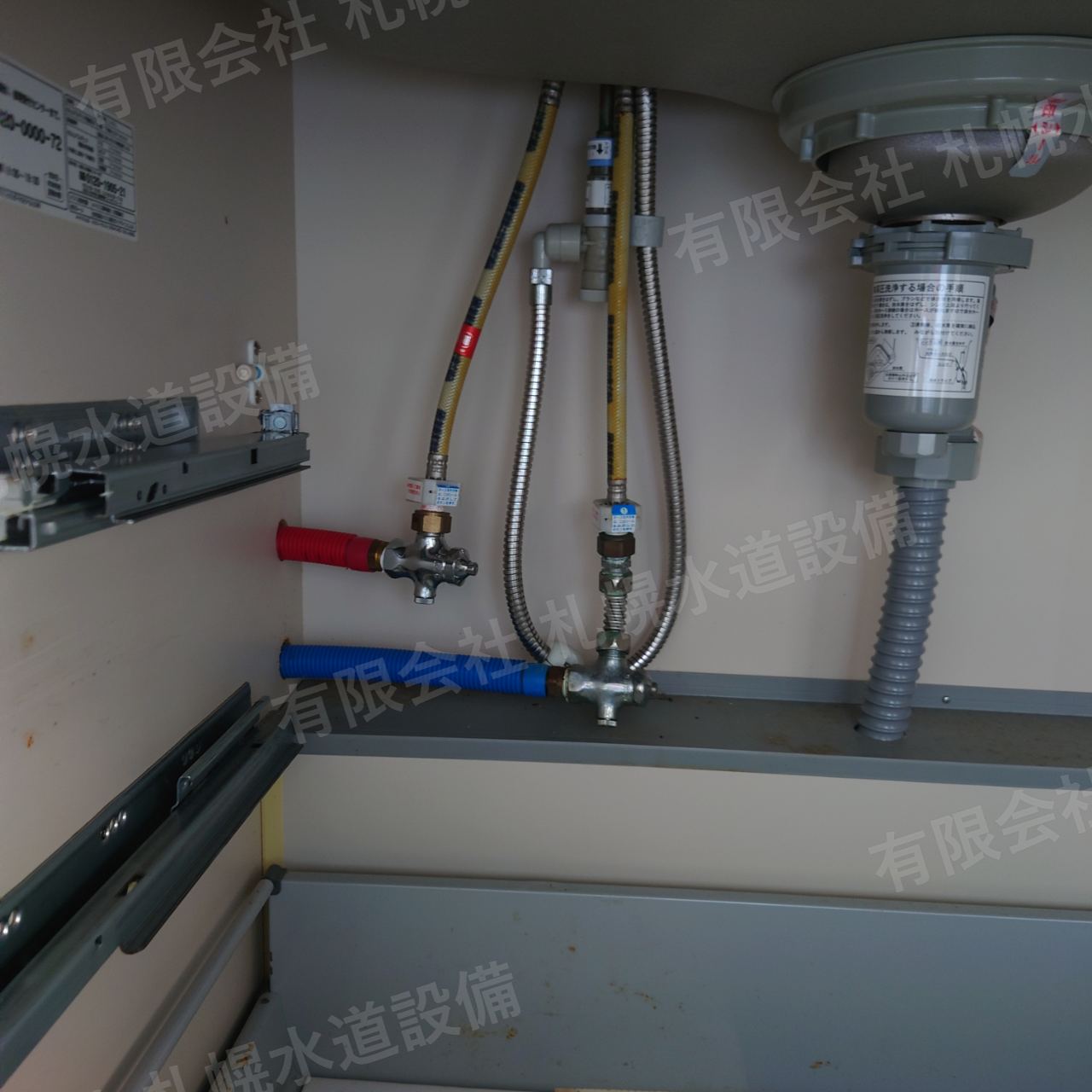

本体下部の銀色のホースから水漏れしています。こちらはお湯と水を混合させたあとにシャワーヘッドに水を送るホースですが、水を出したときしか漏れないので水漏れ発見が遅れることが多いです。
-
工事中

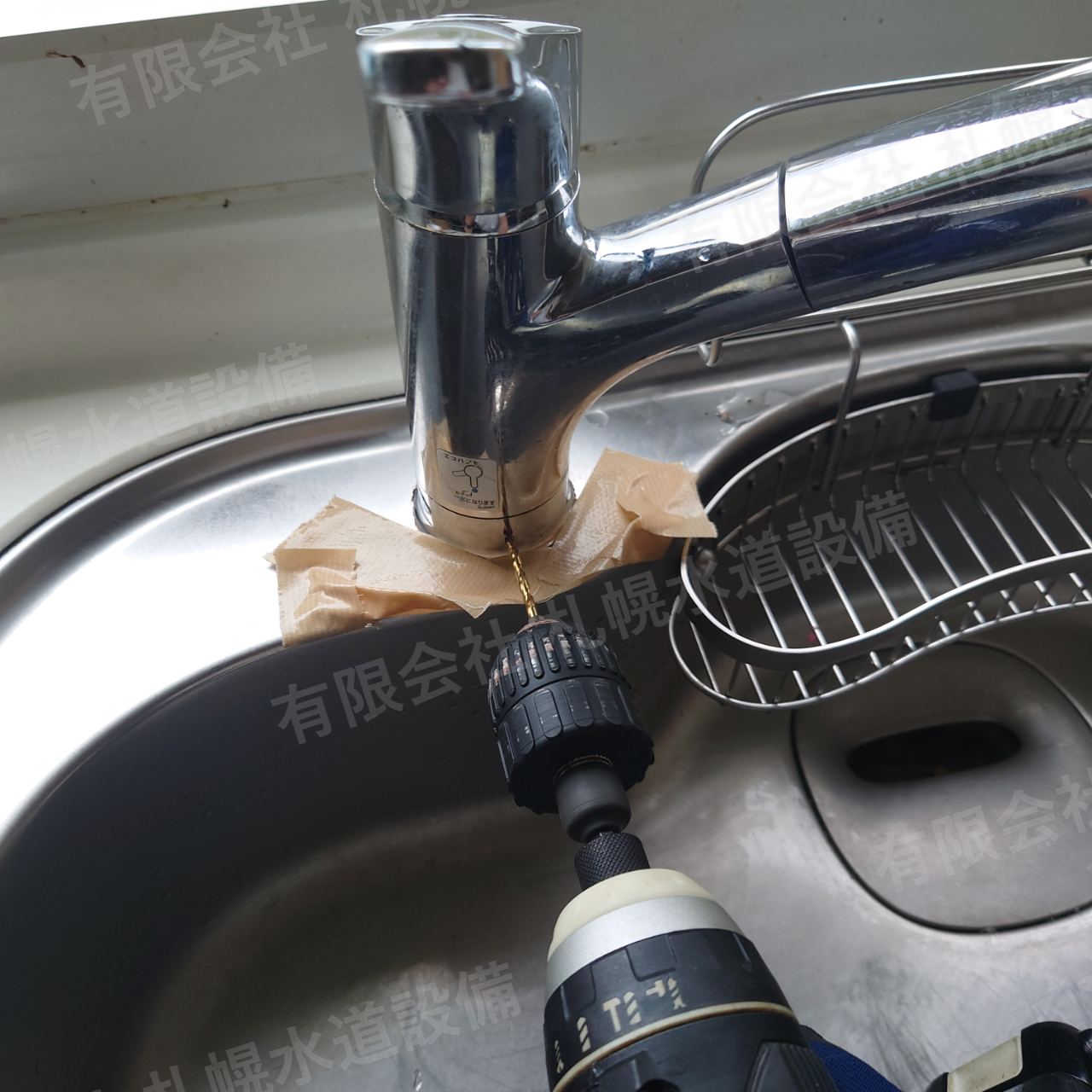

センター部分の穴開けをして固定ビスを探します。
-
工事中

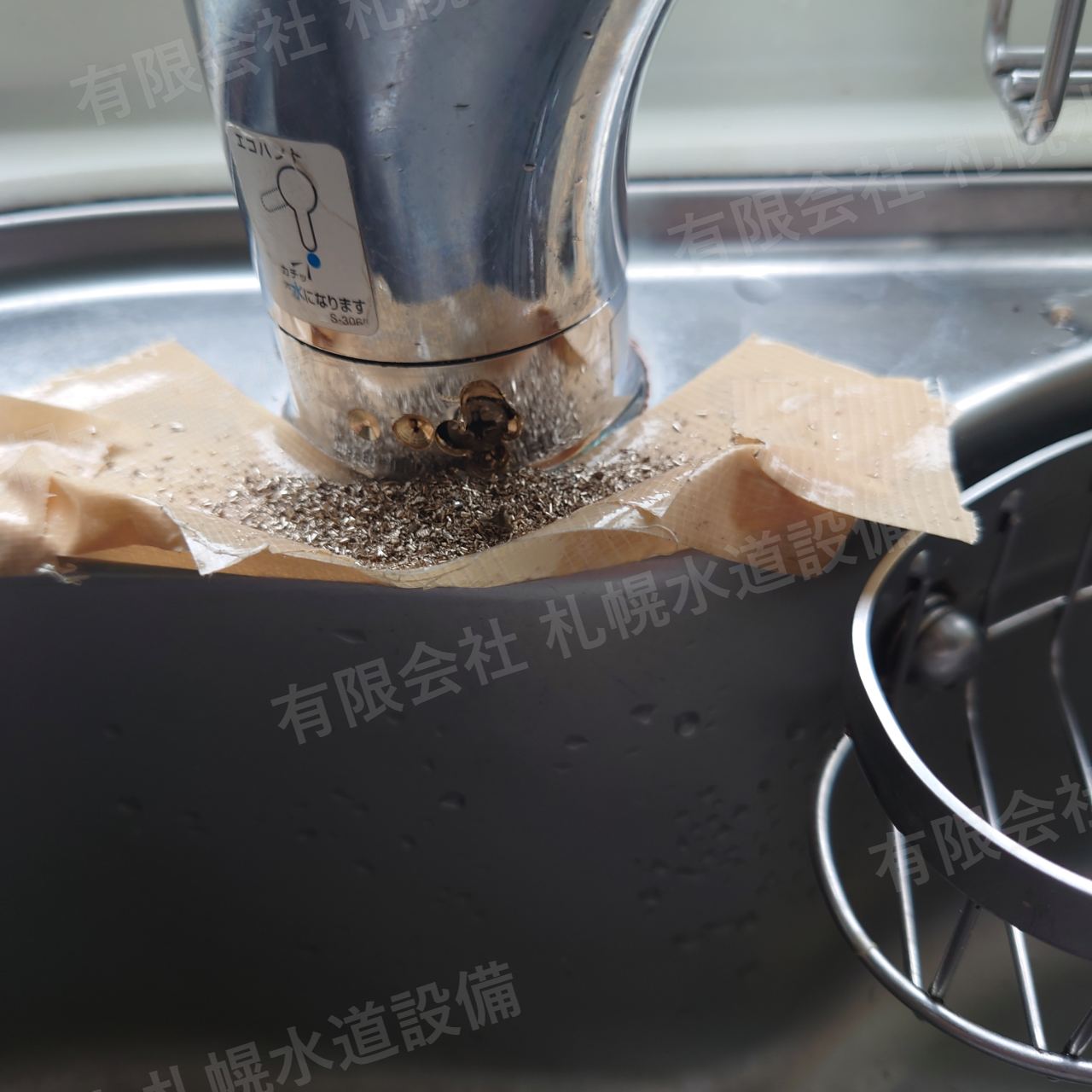

もともとの取付位置のセンターがずれていたため右側にずれて固定ビスがありました。
-
工事中

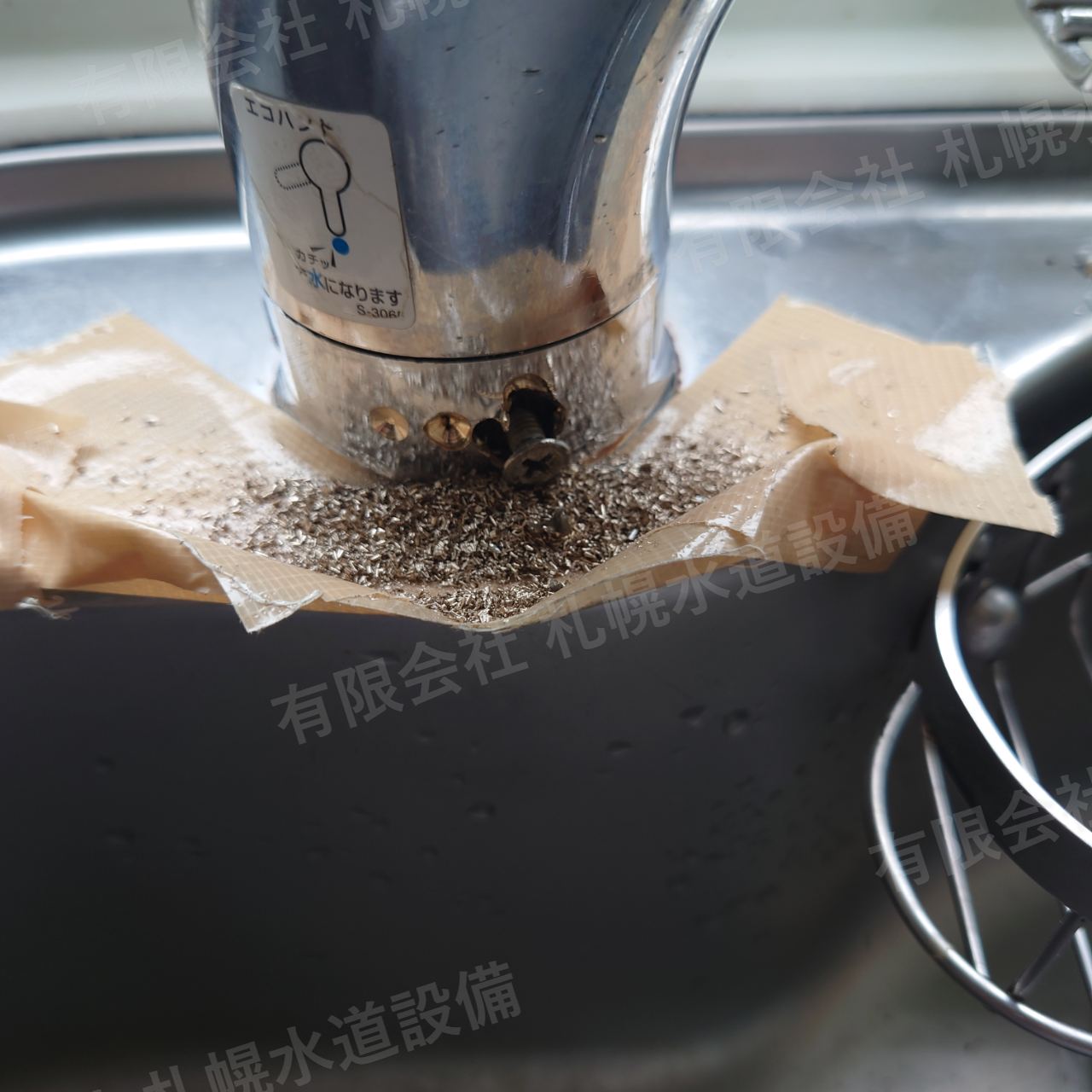

固定ビスを取り外します。
-
工事中

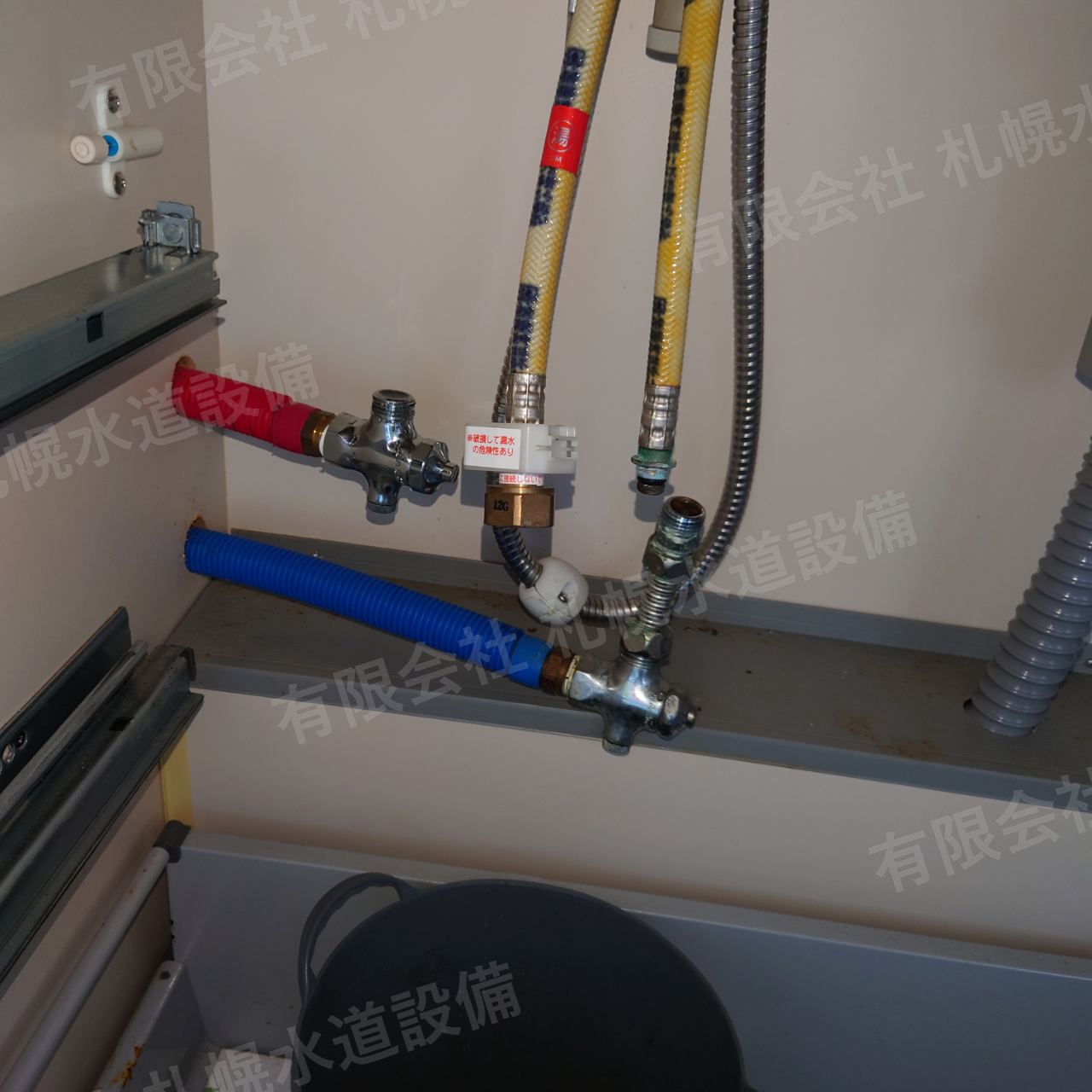

取付継ぎ手を外していきます。
-
工事中

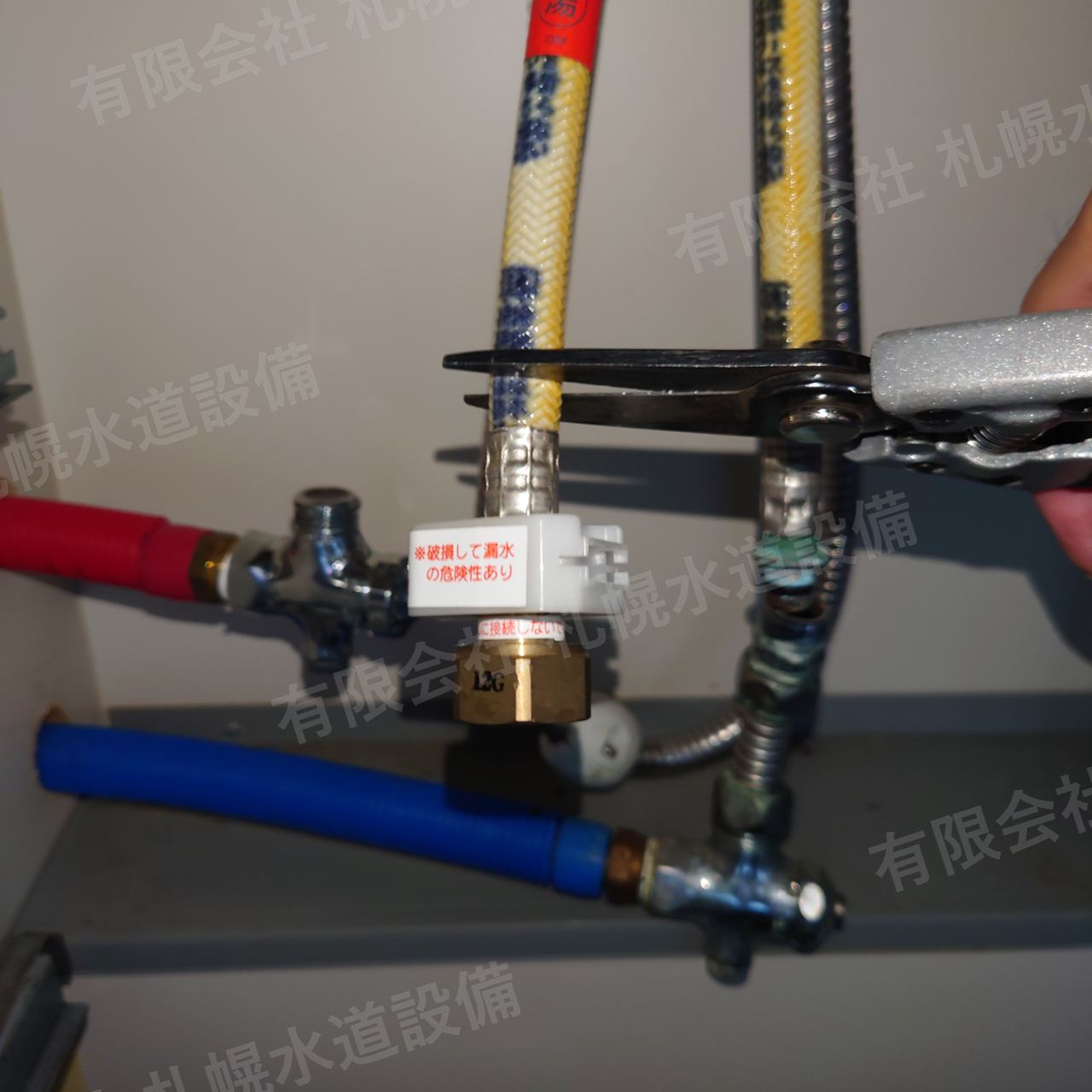

通常通りの配管で、左がお湯、右が水です。お湯側の継ぎ手が外れないため、管を金切ハサミで切断します。これが付いていると本体を外せません。
-
工事中

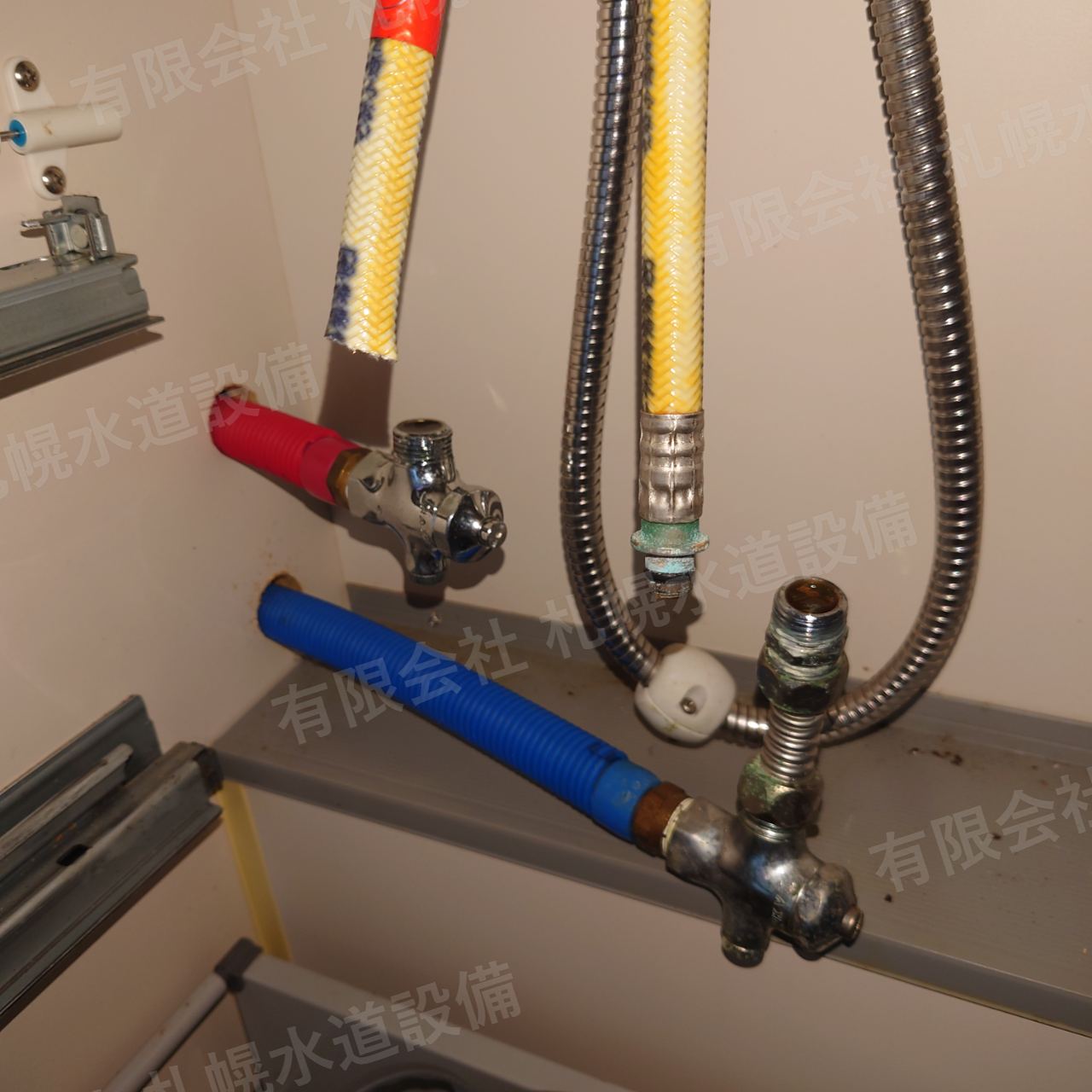

切断しました。
-
工事中

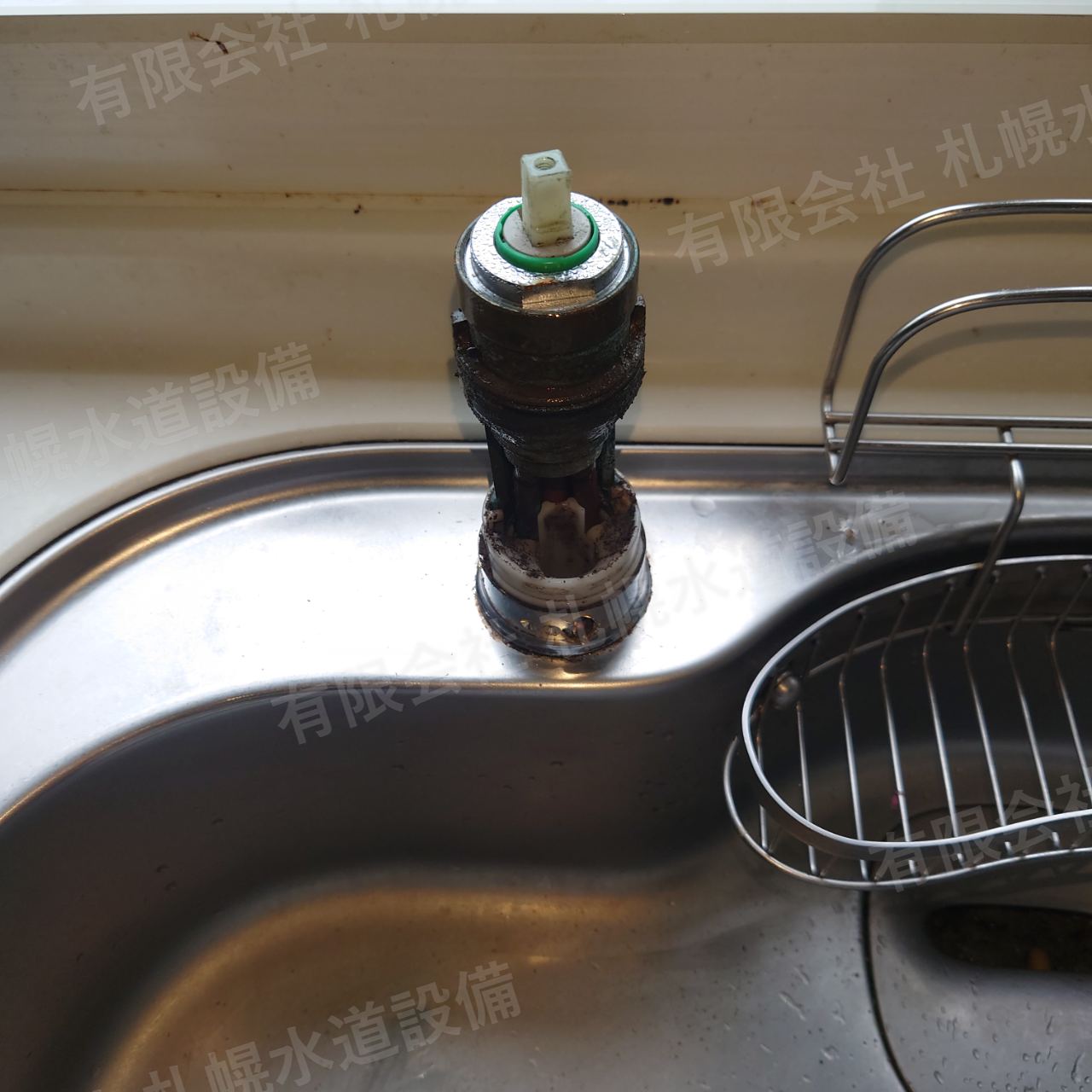

本来は本体を上に引っ張ると外れるのですが、本体と固定金具が固着していて外れません。ここで無理にこじると流し台の天板が歪んで取り返しがつかない事になるので、切断作業に入ります。本体が固着して外れず、この状況になるとDIYでの交換は最高難易度となり、作業に適した各種工具が無い場合はほぼ無理でしょう。
-
工事中

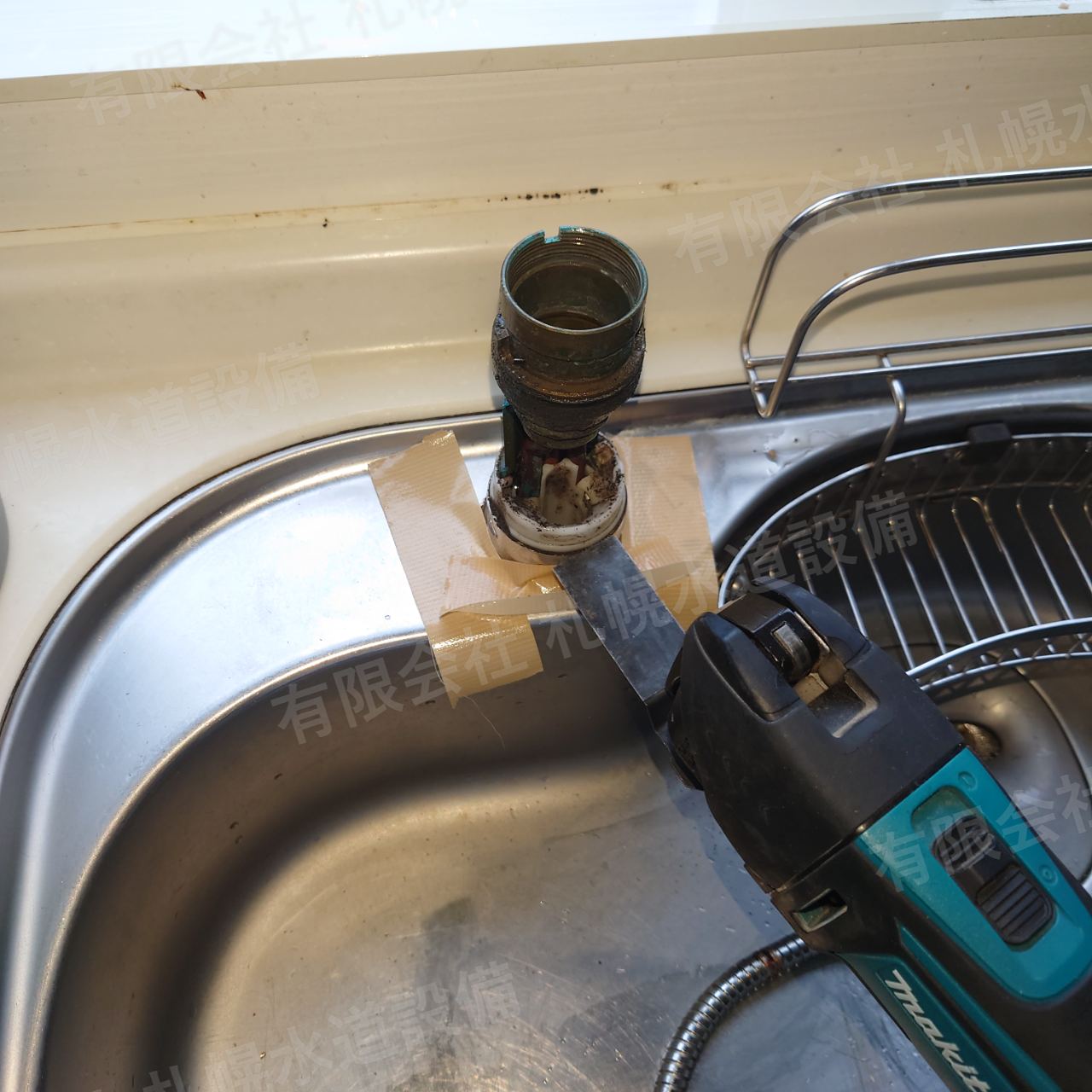

聞き慣れない工具かもしれませんが、レシプロソーやマルチツールなど、火花の飛ばない工具で切断していきます。ディスクグラインダーを使用する場合は周りに火花が飛ばないように完全防護します。
-
工事中

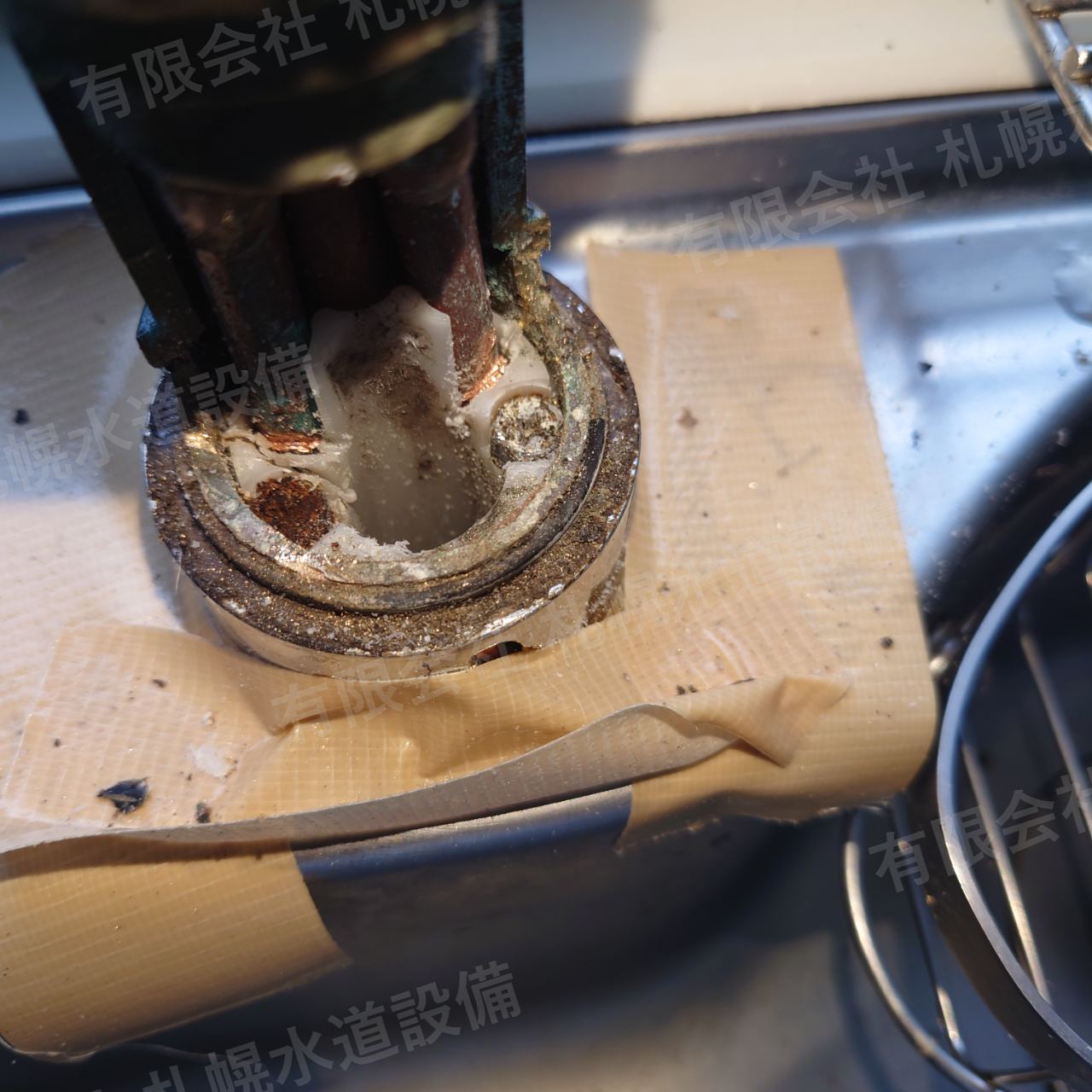

取付ビスがみえました。左右にありますが、左側が錆びています。
-
工事中

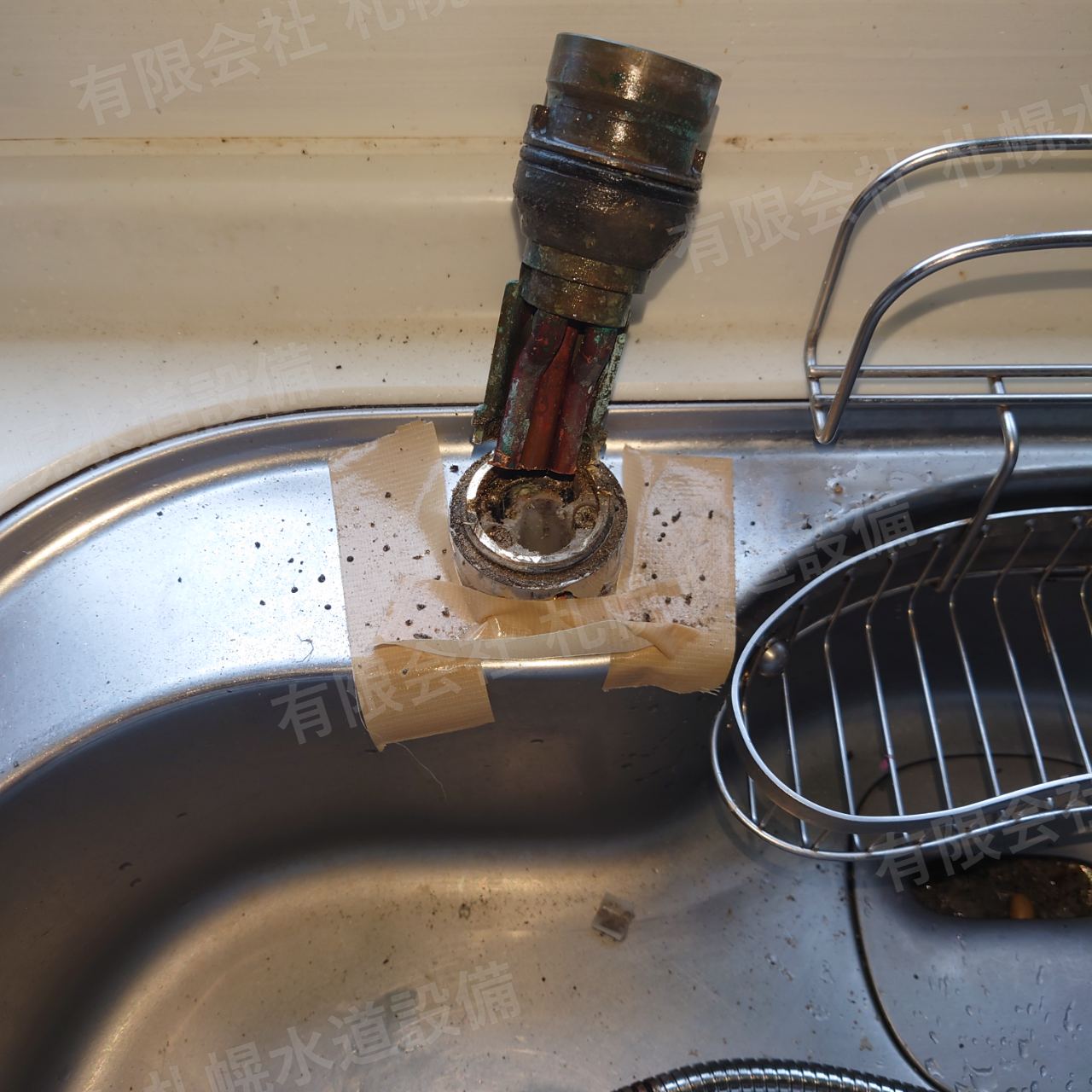

ネジを回せるように本体上部を切り離します。
-
工事中

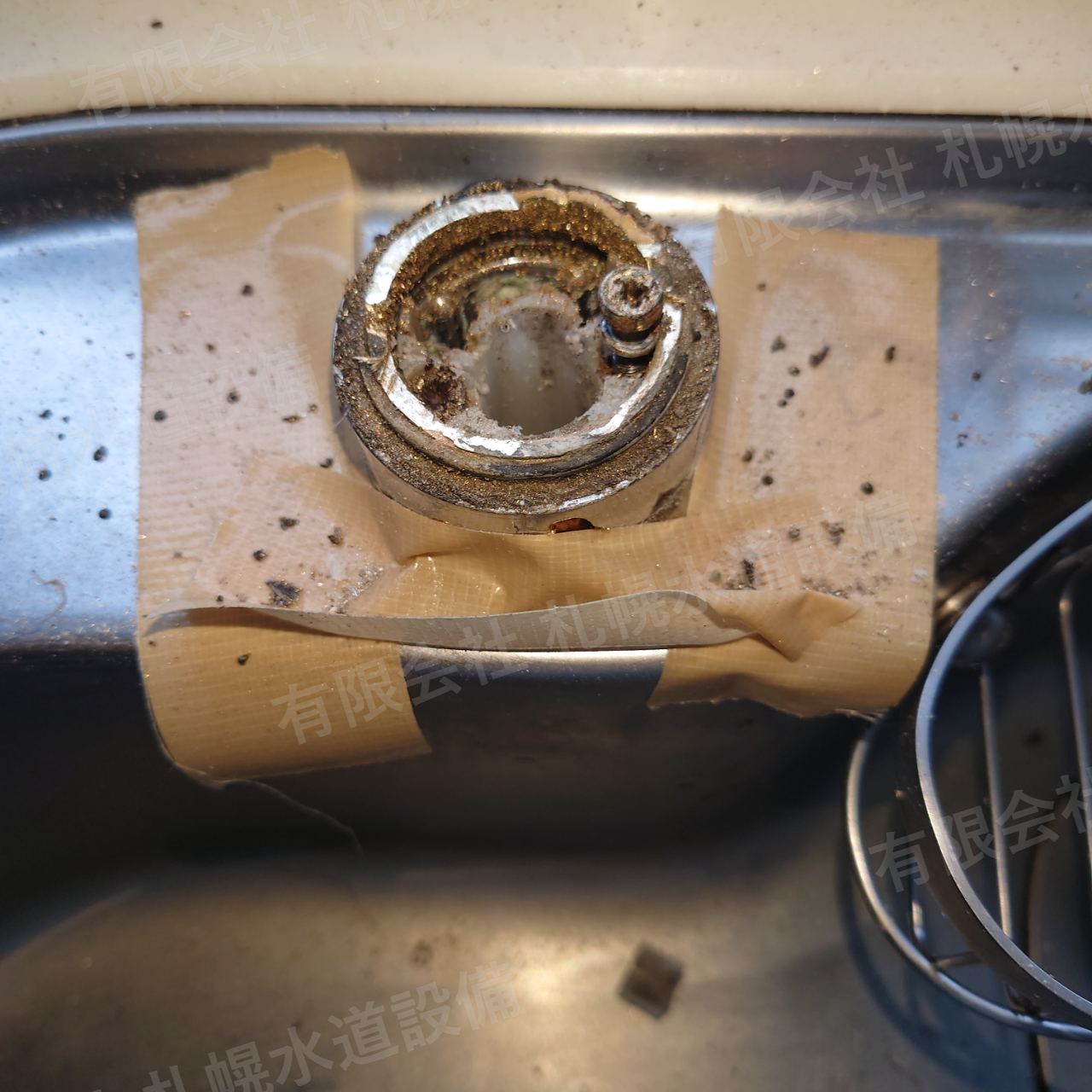

ネジが上部から回せるようになりましたが、やはり錆びている左側のネジがなめてしまいました。
-
工事中

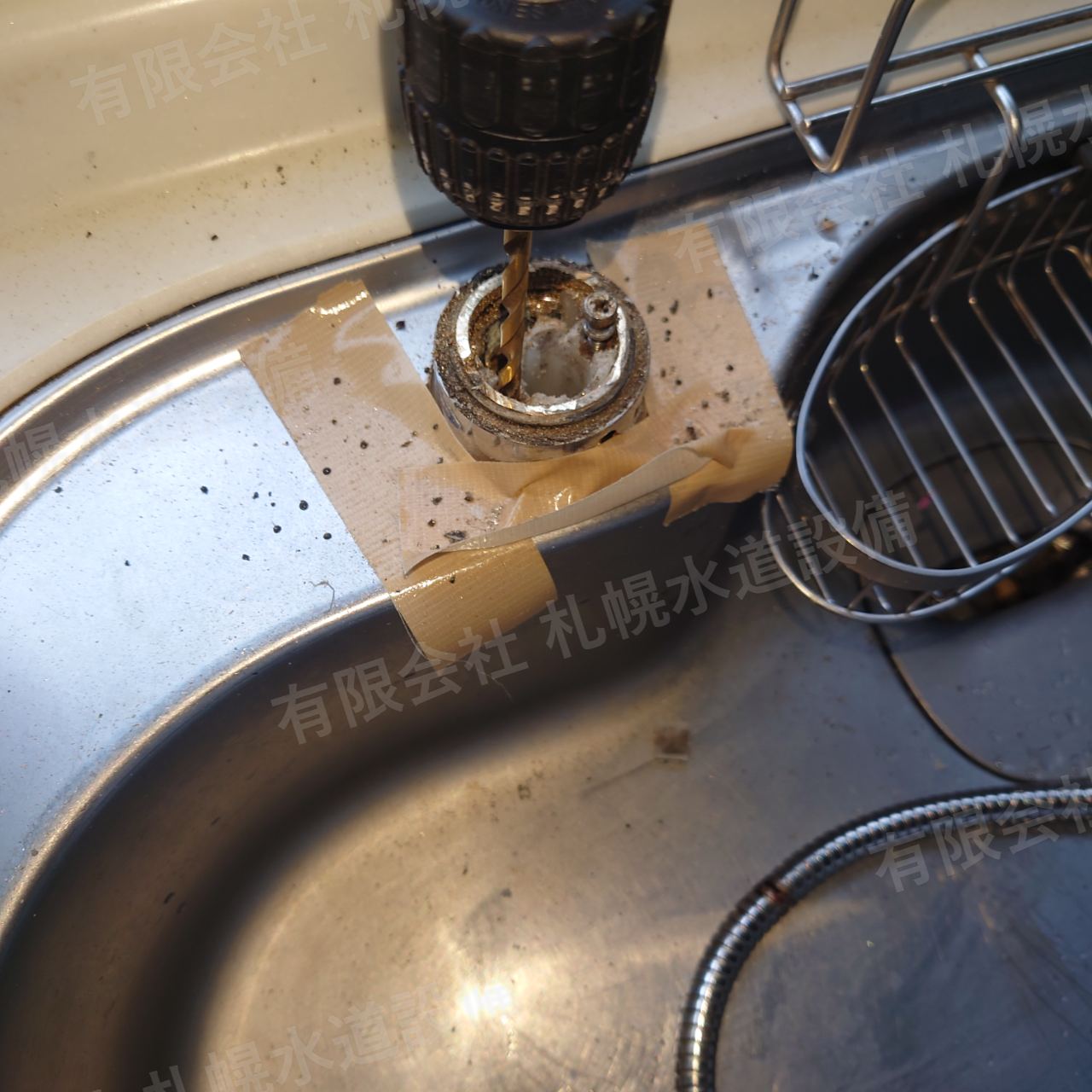

まわらないのでネジの頭をドリル穿孔して上部を削り取ります。
-
工事中

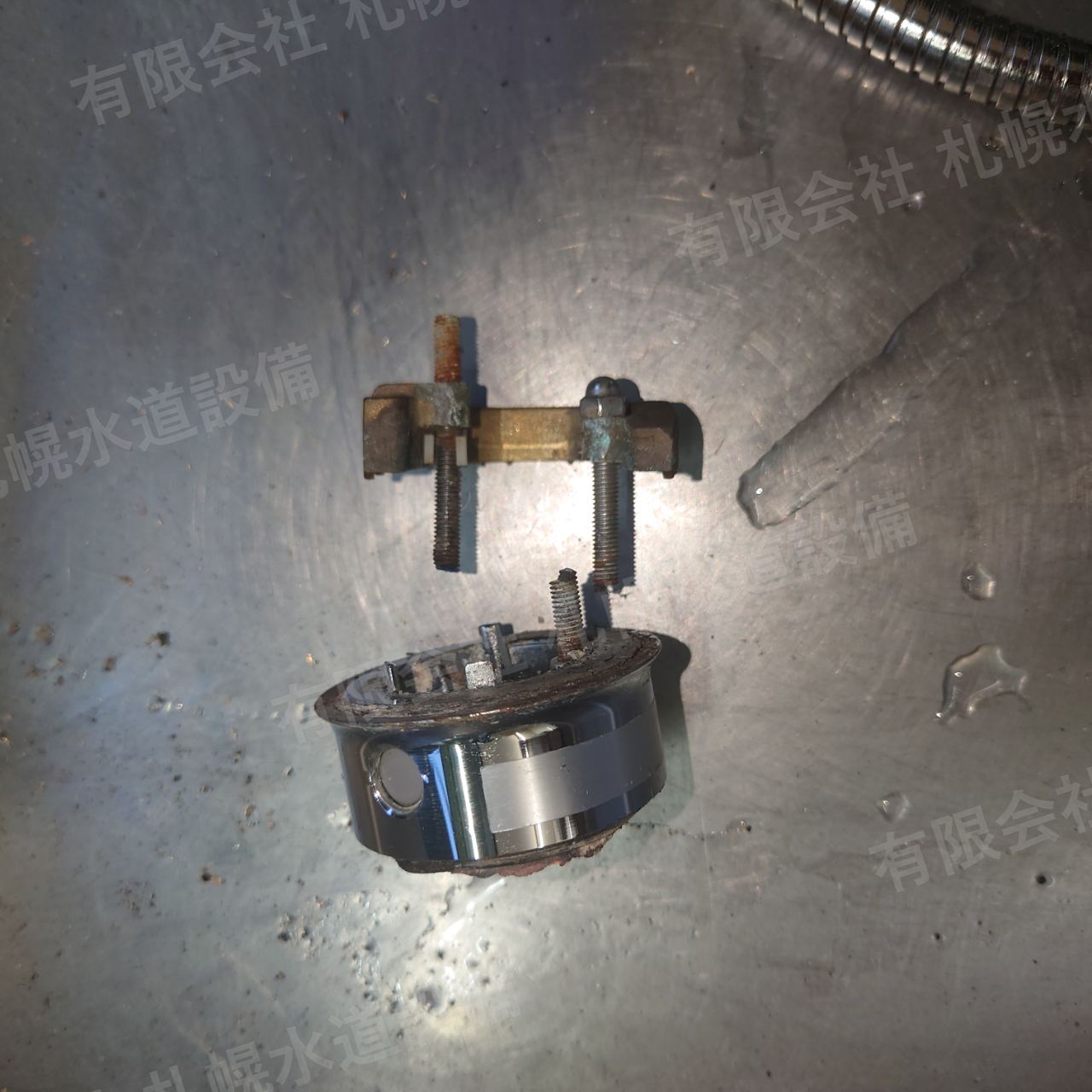

取付金具を外すことができました。
-
工事中

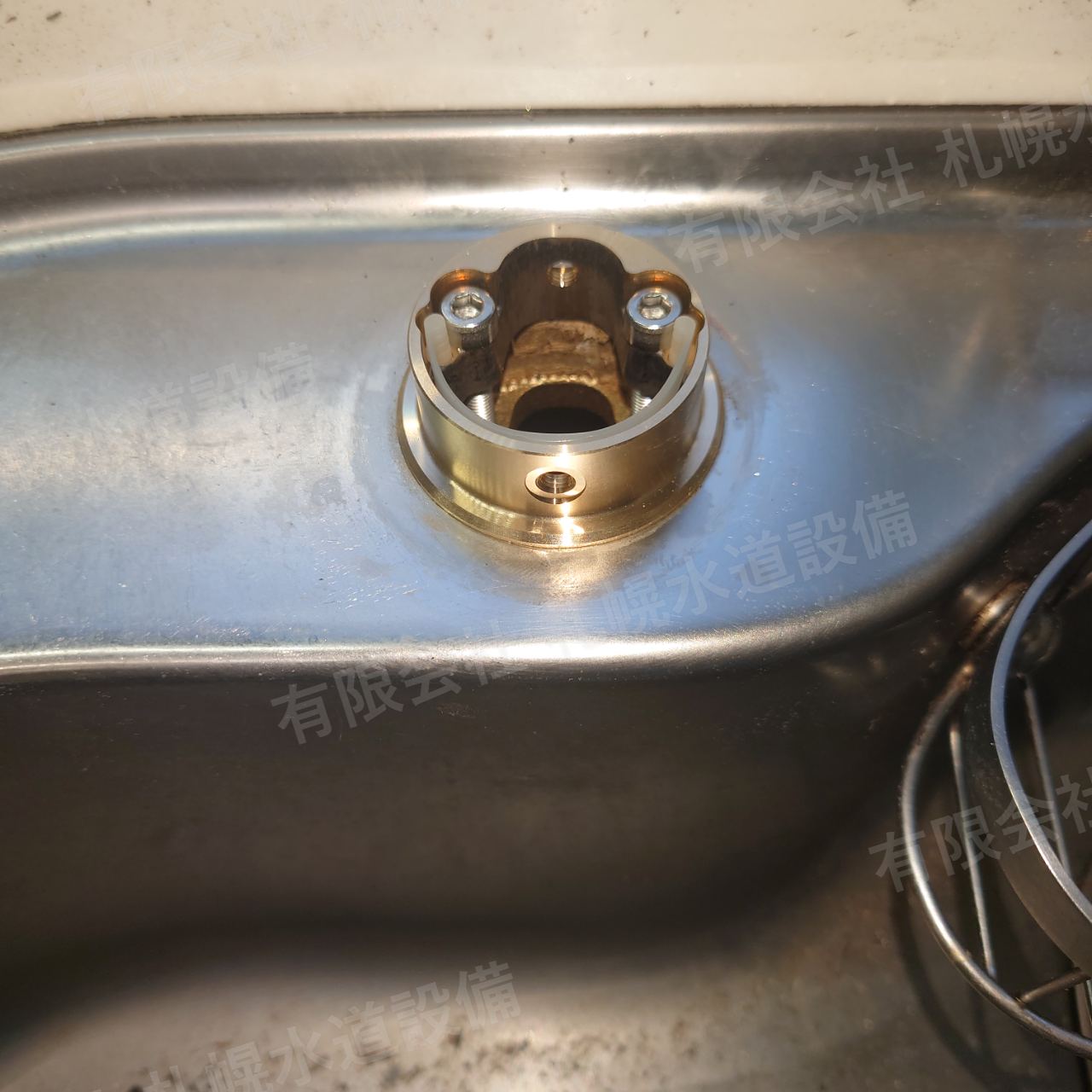

水垢のついた天板を金具が取れた時点で磨きをかけてから、新しく付ける取付金具を取り付けします。
-
工事中

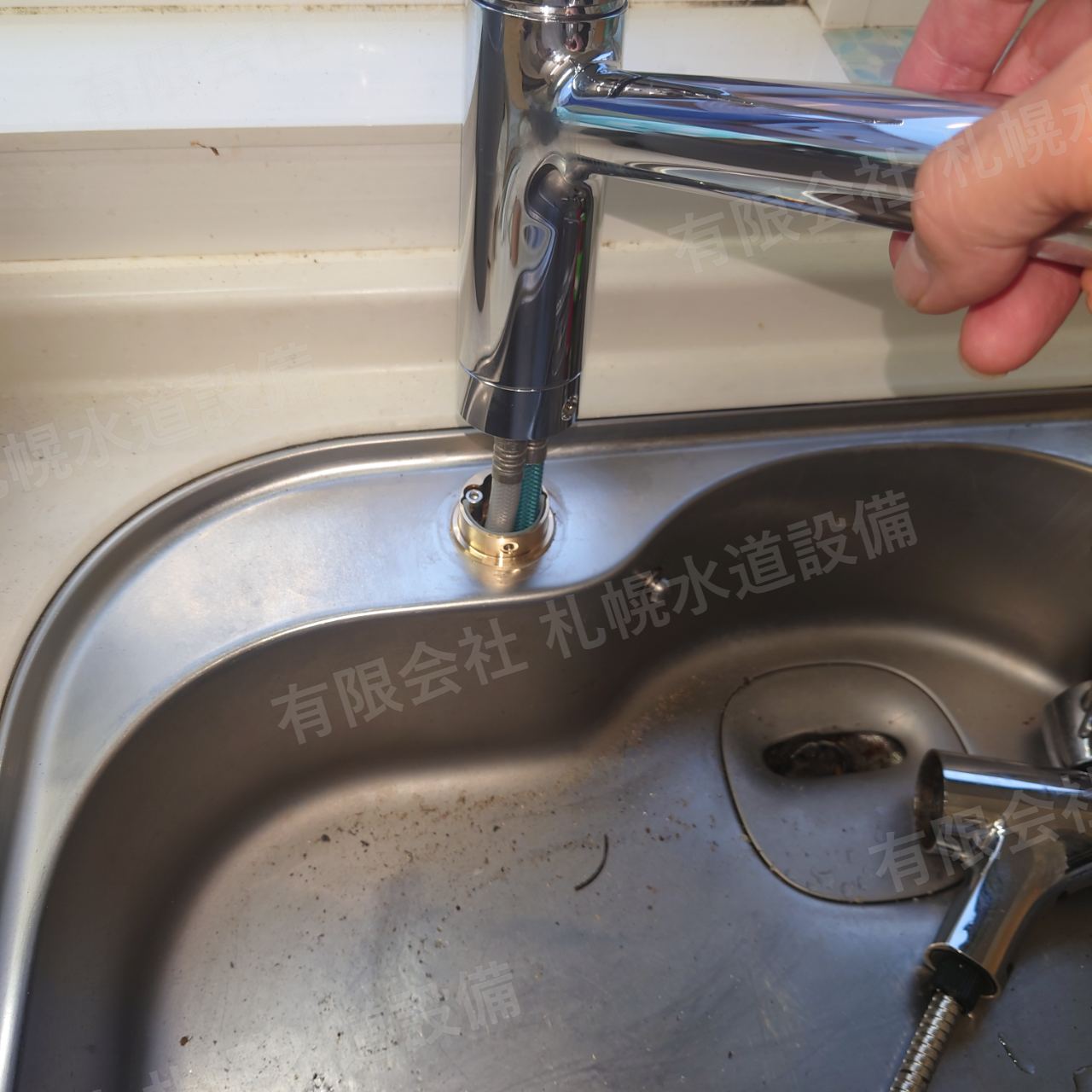

上から本体を差し込み、取付ネジで固定します。
-
工事中

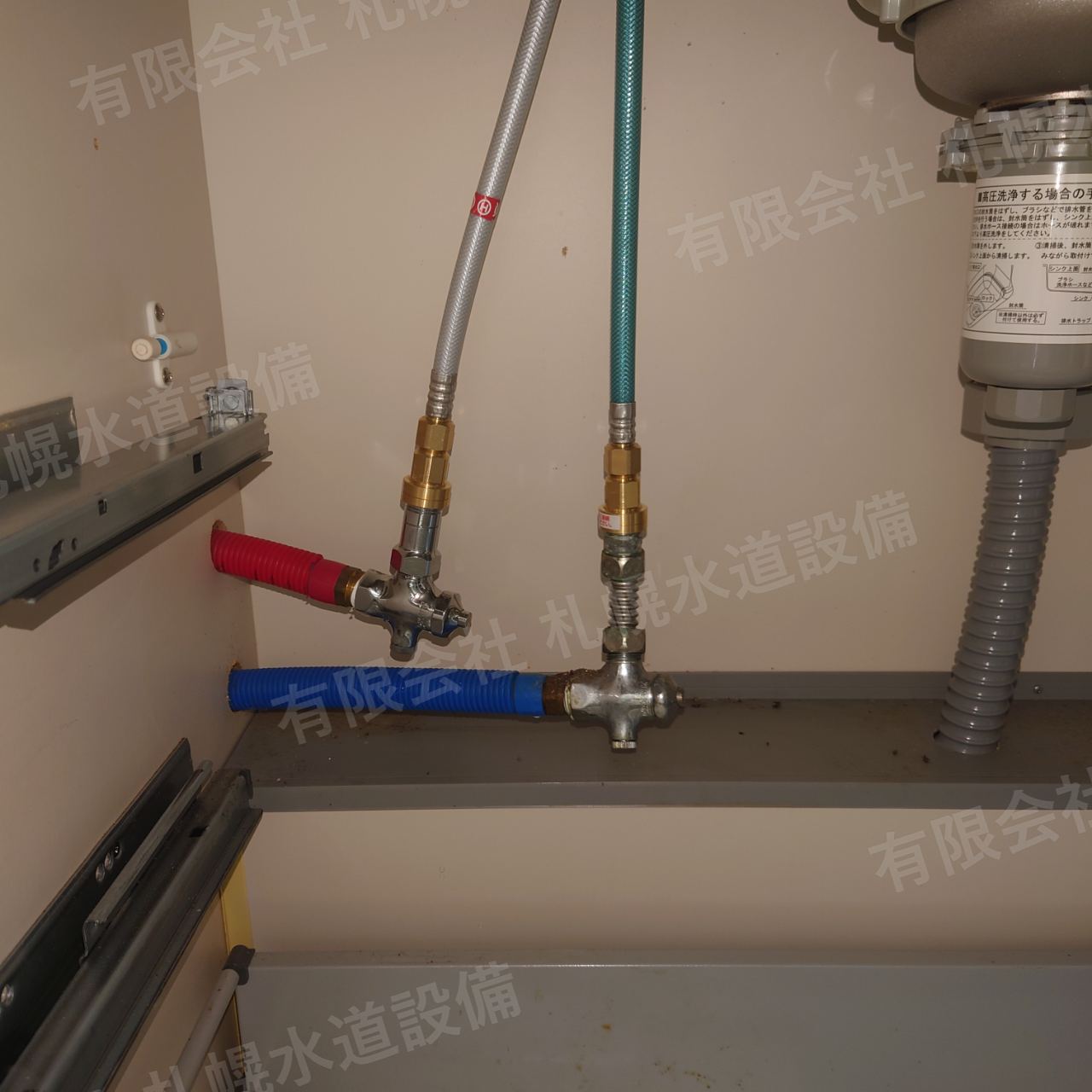

左側お湯配管が短くて届かないため延長継ぎ手を付けます。
-
完成
もともと浄水器付きのシャワーヘッドがついていましたが、今回の水漏れでお客様がホースが伸びるタイプではない方が良いとのことで、浄水器なし・一般タイプのシャワー切替式に交換しました。交換機種は TOTO TKS05303J です。
